注意事項
1.使用前請仔細閱讀本說明書，以便正確使用本設備，并保留以備參考。
2.請用帶接地的三芯電源線、插座（10A容量插座、對應焊接機上插頭L相接火線，N相接零線，╧相接接地保護線），切勿擅改插頭。
3.為保證焊接質量，請派專人操作使用。
4.機器空轉時壓輪不要處于壓合狀態。
5.請不要在有水的場合下使用，以免影響焊接質量。
6.本機出廠前都經過調試，請不要隨意調節。
7.控制盒內的線路板帶電，非專業人員不準擅自拆卸。
8.機器長時間不用受潮，開機前請遇熱30分鐘。
9.因本廠產品不斷改進，如有變動，恕不另行通知。
一、概述
Jointer系列土工膜焊接機是福州杰因特塑料焊接設備有限公司與科研院所聯合研制的新一代土工膜自動爬行焊接產品，滿足了土工膜在現代社會各個工程領域不斷拓展的應用需求。該機器采用了先進的熱楔式結構，可以面向各種不同材質特性和不同規格厚度的土工膜產品進行焊接，適用于HDPE、LDPE、PVC、EVA、PP等一切可熱熔性材料的焊接。該系列焊機溫度控制部分采用自動恒溫PID控制，控制精度高，溫度波動小，速度控制部分采用脈寬調制（PWM）自動穩壓穩速電路，直流伺服電機驅動，輸出力矩大，行走平穩，能在爬坡，垂直爬行及路面負載發生變化時保持速度恒定。
該系列焊接機工作性能穩定、操作方便、焊接效率高、可靠性強，廣泛應用于高速公路、鐵路、隧道、水庫水渠、污水池、垃圾填埋、建筑防水等工程。

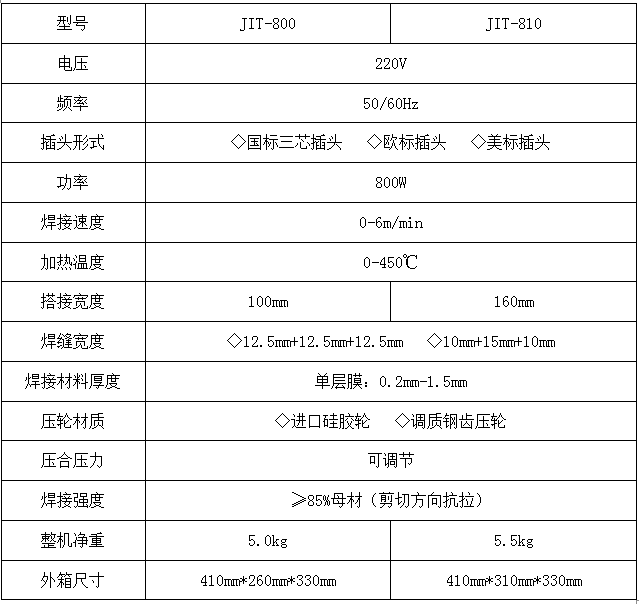

二、技術參數

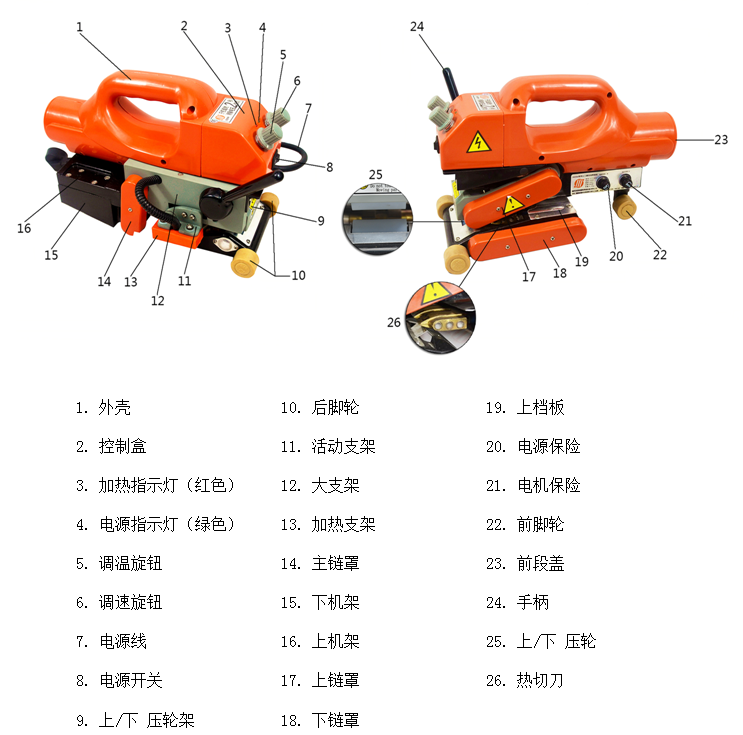

三、主要部件及名稱
四、工作原理
電機通過減速箱、鏈條帶動上、下壓輪轉動，滑動支架帶動熱楔插入兩母材中間，同時由壓臂對壓輪加壓，將上、下兩層熱熔后的母材壓合。
五、操作使用規程
由于本機的焊接質量同工作時的速度、溫度設定有直接的關系，為了達到優質高效，必須由專人操作。
1、用戶須選用不得小于10A的三芯電源線和三插插座（插座對應焊接機插頭，L相接火線，N相接零線，╧相接接地保護線），確認外線已接好。檢查電源開關處于斷開狀態，并把調溫電位器和調速電位器調到0位，將本機壓桿手柄壓下，使壓輪處于分離狀態后，插上電源插頭。

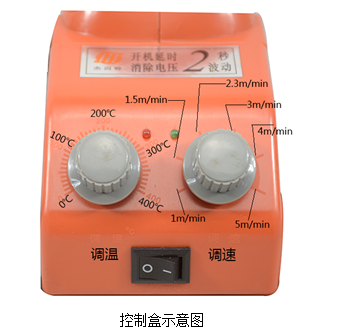

2、打開電源開關，選擇一定的溫度和速度，取幾條窄料試焊。因環境溫度、材料厚度不一樣，同一材質的焊接選擇溫度就不同。在速度（約2m/min）不變的情況下，選擇溫度從低溫到高溫（約250℃-350℃）慢慢調節，以確定最佳焊接效果。
3、焊接溫度的判斷：對透明的PE材料，可直接觀察，焊痕平整并帶有透明玻璃狀，表明速度和溫度合適；焊痕出現嚴重破折，表明溫度過高或速度偏慢；如焊痕不透明并帶有白色狀，表明溫度偏低或速度偏快。對于不透明材料，觀察其有無明顯的焊接痕跡，也可等其全部冷卻后進行抗拉測試。
4、將需焊接的材料邊緣修整平直，面朝前方，左下、右上重疊，搭接寬度100mm。
5、在確定好溫度和速度后，將需焊接的材料插入兩壓輪之間，使機身與母材邊緣平行，將壓桿手柄提起即可自行焊接。一般情況下，操作人員只需觀察其焊痕與母材邊緣有無偏差，并及時作小范圍內糾正。
6、在材料焊到盡頭時，及時將壓桿手柄壓下，使上、下壓輪處于分離狀態，以免時間過長，燒壞膠輪。
7、由于熱惰性的原因，在焊接過程中，如出現溫度過高或過低，可在小范圍內調整速度來彌補溫度的偏差。
8、由于不銹鋼的導熱性比銅稍差，在使用不銹鋼熱楔焊接時，速度不宜太快。

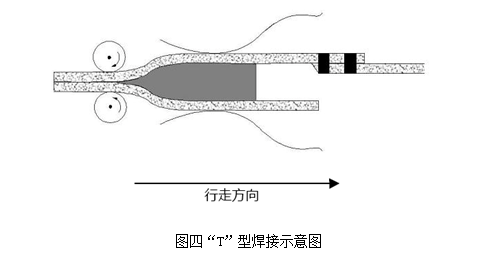

9、已焊好的材料與另一材料成“T”型搭接焊接方法如（圖四），將貼熱楔一面的搭頭緊靠焊痕斜著切除長度約100mm。

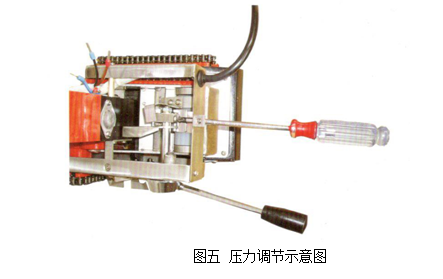

10、壓力的調節。當機器使用一段時間后，壓力有可能會變小，如果在實際焊接中出現壓力太小現象，可如圖五所示，用十字螺絲刀穿過電線固定架后面的孔，并對準凸輪上的M4螺絲向右旋轉，以便增加壓力，旋轉越多，壓力增加越多（注意，壓力要適中，不可一次調節過大，以免損壞壓力結構）。
六、零部件的更換
1.熱楔總成的更換

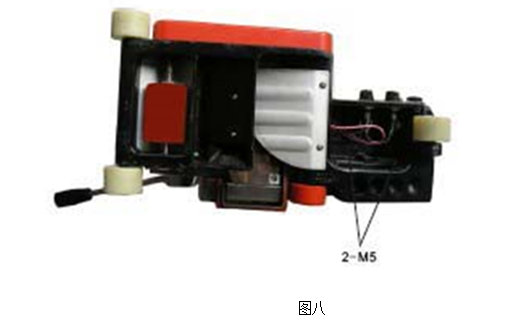

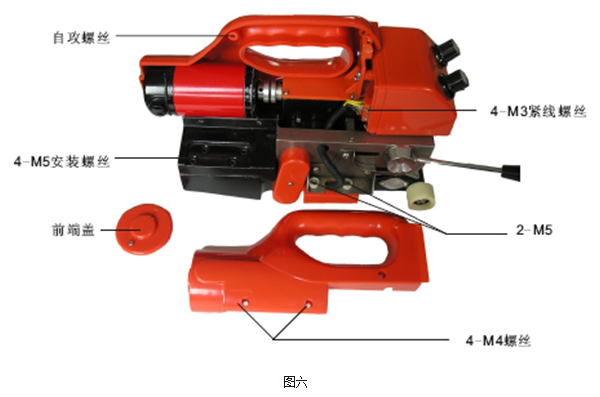

卸下前端蓋，卸掉4顆M4螺絲和自攻螺絲，取下半邊外殼，松掉4顆M3螺絲，卸下加熱支架與滑動支架相連的2顆M5螺絲，取下熱楔總成換上新的熱楔總成，重新裝好整機。（如圖六所示）

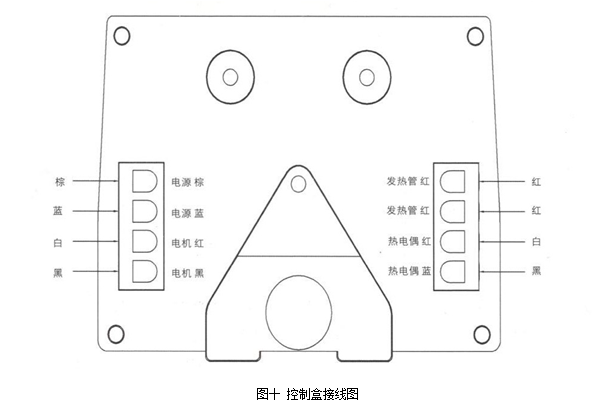

注意：接線要對好色標（參照?qǐng)D十和文字提示）
對于焊接不同厚度的膜，特別是厚度偏差比較大的時候，楔刀前后位置需做細微調整。焊接薄膜應盡量使楔刀尖部靠近壓輪，焊接厚膜則應把楔刀往相反方向調整。如圖六所示，松開兩個M5螺絲，把楔刀向前或向后調節（注意：調節后需保證楔刀尖部平行，如尖部不平行，會造成一邊焊縫不理想的現象；如向前調節要注意不能太前，以免把壓輪頂起，造成上下壓輪壓不緊。）
2.控制盒的更換

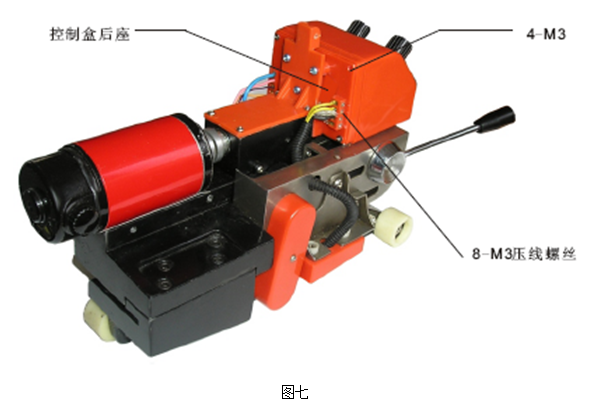

卸掉塑料外殼上的所有螺絲，卸下前端蓋拿下外殼，擰下控制盒與后座相連的4顆M3螺絲，卸下控制盒底部M3螺絲，將控制盒向外拉出，松掉兩邊8個M3壓線螺絲，拿下控制盒換下新控制盒，重新裝好整機（如圖七）。
注意：接線要對好色標（參照?qǐng)D十和文字提示）
3. 電機的更換
卸掉外殼上所有螺絲，卸下前端蓋拿下外殼，卸掉上下機架4顆M5安裝螺絲，卸下主鏈罩分離上下機架，卸下上下機架底部的蓋板，焊下電機與保險座的連線，擰下2顆M5電機安裝螺絲，取下電機換上新電機，重新焊好拆下來的線，并按相反順序重新裝配（注意：裝配時必須保證上、下壓輪平行）。
4.上、下壓輪的更換
將鏈罩卸掉，取出兩鏈輪上的頂絲，再取下鏈輪和鏈條。上膠輪卸掉壓板兩邊軸承座上的兩顆螺絲即可取下膠輪。下膠輪卸掉兩邊的軸承蓋，卸下鏈輪一邊的軸承即可取出膠輪，按此方法重新裝好。

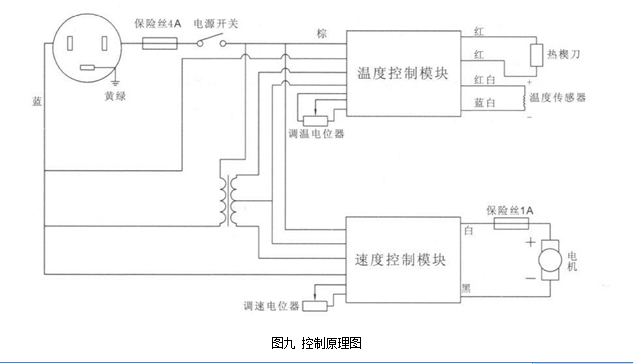

七、控制原理圖及電機接線圖
注：實物線的顏色與此圖不能保證完全一致，接線應按線的實際功能去接。

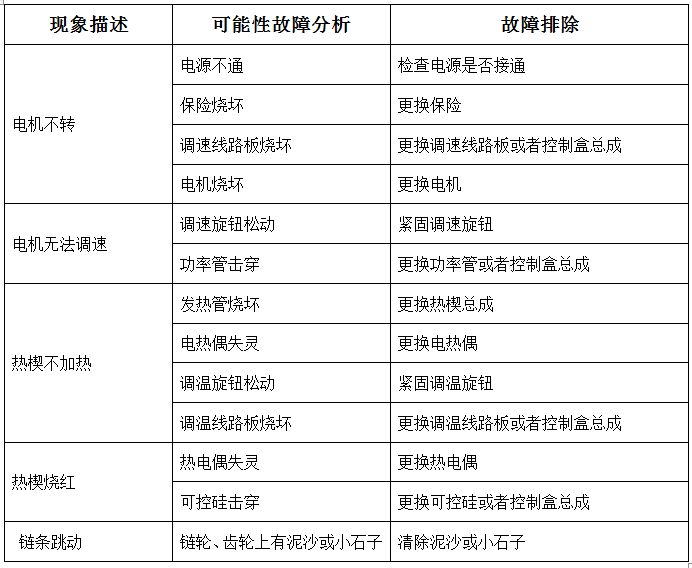

八、常見故障及排除
九、保養
本機不使用時，須將整機清理干凈，并上油，放在干燥的地方。
對于焊接PVC材料時，在停機4小時以上，就必須清理干凈熱楔上的粘附物，以免腐蝕熱楔，縮短壽命。
建議：對于熱熔后產生腐蝕性氣體的材料（PVC等）焊接，最好選用不銹鋼熱楔（可選配件），可延長其使用壽命。
十、隨機配件
熱楔總成 1套
膠輪壓輪 1付（鋼輪機器無此配置）
保險管 4A 5只
1A 5只
十字螺絲刀 1把
一字螺絲刀 1把
內六角扳手 2把
機用螺絲 若干
